Управление Arduino с помощью нейроинтерфейса NeuroPlay

Введение

Биоусилители серии NeuroPlay — это носимые устройства, считывающие электроэнцефалограмму мозга (ЭЭГ).
ЭЭГ показывает электрическую активность нейронов под отведениями датчиков, контактирующих с кожей.

Для нейроинтерфейса (нейроуправления) используют различную мозговую активность.
Одними из наиболее видимых и устойчивых показателей являются ритмы мозга:

Альфа-ритм возникает в затылке, свидетельствует о расслабленности
Бета-ритм регистрируют во лбу, он возникает при когнитивной нагрузке

Ингредиенты

Аппаратные средства (железо):

Нейрогарнитура NeuroPlay-6C или NeuroPlay-8Cap
Компьютер с Windows 10+ и Bluetooth 4+
Плата Arduino (или совместимая) и USB-кабель

Программное обеспечение:

Программа NeuroPlayPro
Среда разработки Arduino IDE

Подготовка программного обеспечения

Скачайте последнюю версию NeuroPlayPro для Windows 10+.
На компьютере должна быть возможность использовать Bluetooth 4+
(встроенный или USB адаптер Bluetooth)

Подготовка устройства NeuroPlay-6C

Разверните гарнитуру так, чтобы сам биоусилитель был в левой руке
Расположите 3 лобных электрода по центру
Приложите лобные электроды по центру лба
Оберните правую часть повязки вокруг головы
Оберните левую часть повязки и закрепите липучку
Наденьте ушной электрод

Запуск регистрации ЭЭГ c устройства NeuroPlay

Запустите программу NeuroPlayPro

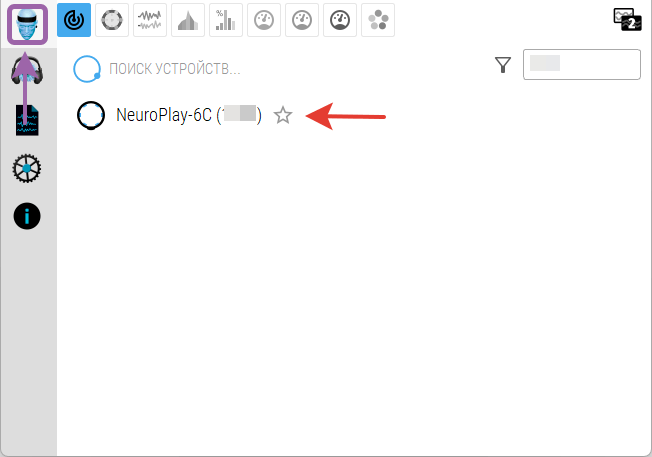

На странице «Устройство» начнётся поиск
Нажмите на иконку найденного устройства NeuroPlay

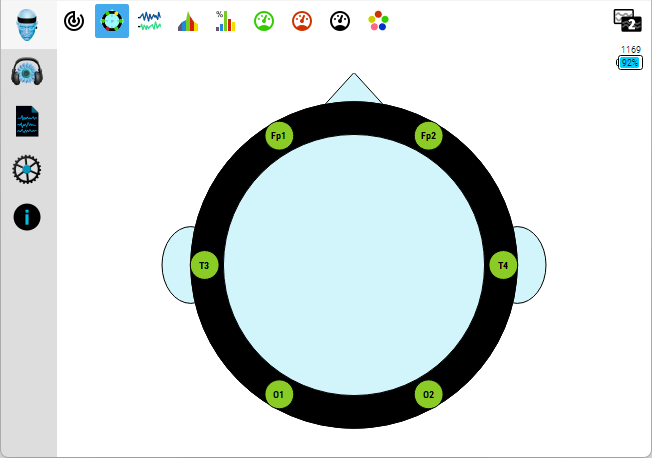

Добейтесь того, чтобы все электроды стали зелёными.
Если электрод красный — подвигайте его на голове так, чтобы обеспечить контакт с кожей.

Просмотр показателей, используемых для нейроинтерфейса

Перейдите на вкладки «Медитации» или «Концентрации».
Эти вкладки показывают нормированный aльфа и бета ритмы, соответственно.
Они автоматически подстраиваются под каждого пользователя.
Каждый показатель всегда находится в пределах от 0 до 100%.
Нейроинтерфейс не действует моментально и зависит от ваших внутренних процессов.

Для тестирования «Медитации»:

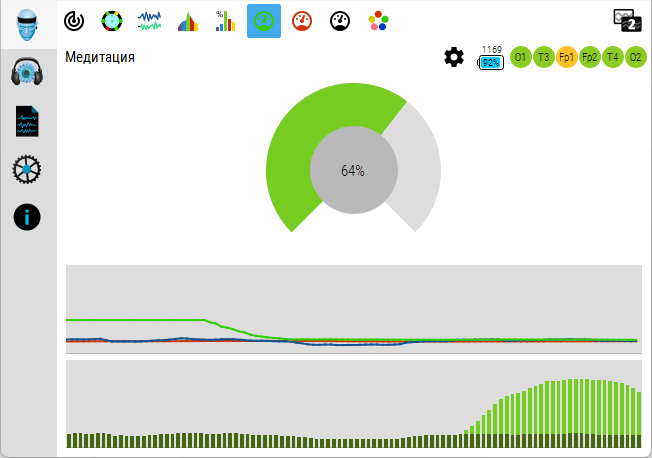

Откройте вкладку «Медитация»
Займите удобное положение на стуле, чтобы избежать излишнего мышечного напряжения
Постарайтесь расслабиться: расслабить лицо и шею, расфокусировать взгляд, устранить все лишние мысли, представьте себе лес, море или камин.
Постарайтесь контролировать столбик по вашему желанию

Для тестирования «Концентрации»:

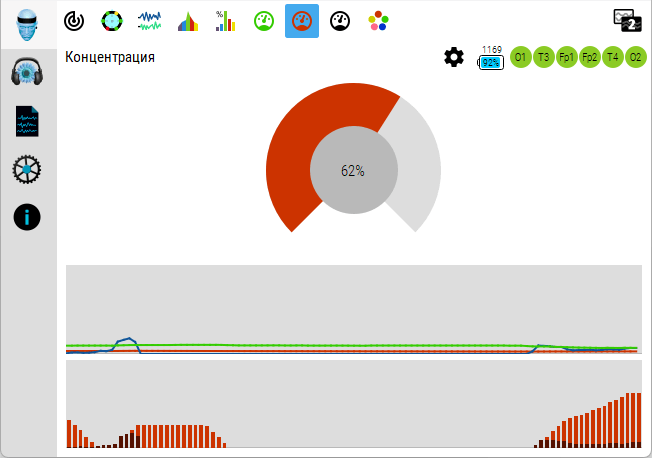

Откройте вкладку «Концентрация»
Займите удобное положение на стуле, чтобы избежать излишнего мышечного напряжения
Постарайтесь сконцентрироваться:
- Начните считать в уме какой-нибудь пример, требующий напряжения (например, складывайте последовательно случайные двухзначные числа)
- Вспоминайте стихотворение или музыкальное произведение
- Сфокусируйте внимание на каком-нибудь предмете и анализируйте в уме его свойства
Постарайтесь контролировать столбик по вашему желанию

Принципы управления платой Arduino по COM-порту

Каждое Arduino-подобное устройство представлено в операционной системе как COM-порт (серийный порт).
Каждый COM-порт имеет номер (например, «COM15») и параметры подключения (скорость передачи, парность, биты данных и стоповые биты).

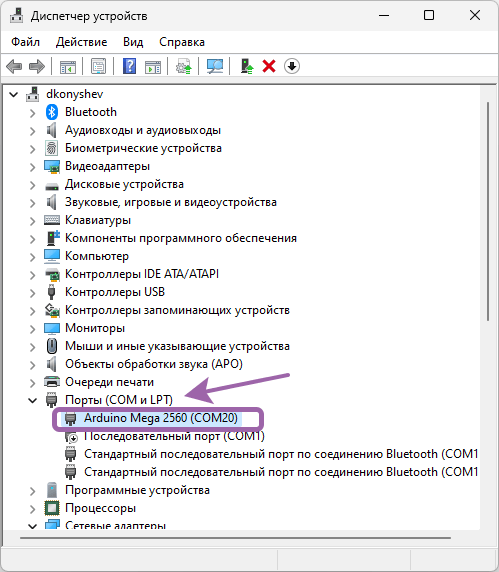

Определить имя COM-порта можно в «Диспетчере устройств»

При составлении скетча для Arduino (микропрограммы, зашиваемой в микроконтроллер) необходимо знать параметры скорости перадачи (baud rate), парности (parity), количества бит данных (data bits) и стоповых битов (stop bits). Обычно, при написании скетча, важно знать только скорость передачи.

Например, этот код (в Arduino IDE) даёт скорость равную 9600 бод, без парности, 8 битов данных, без стоповых битов:

Serial.begin(9600);

Программа NeuroPlayPro позволяет использовать COМ-порт для передачи данных.

На данный момент, есть два способа:

(Простой) NeuroPlayPro отправляет (push) в COM-порт числовое значение Медитации или Концентрации
(Более сложный) NeuroPlayPro принимает от COM-устройства текстовые команды и отвечает на них также текстом в формате JSON (см. NeuroPlay API)

Использование push-метода управления Arduino посредством NeuroPlayPro

Откройте страницу «Настройки»

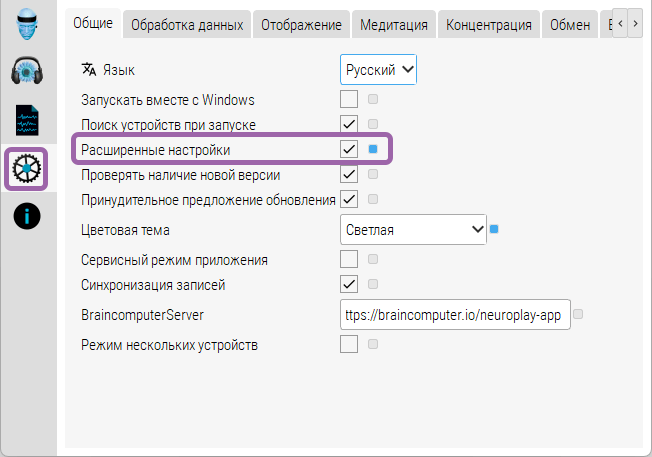

Включите галочку «Расширенные настройки»

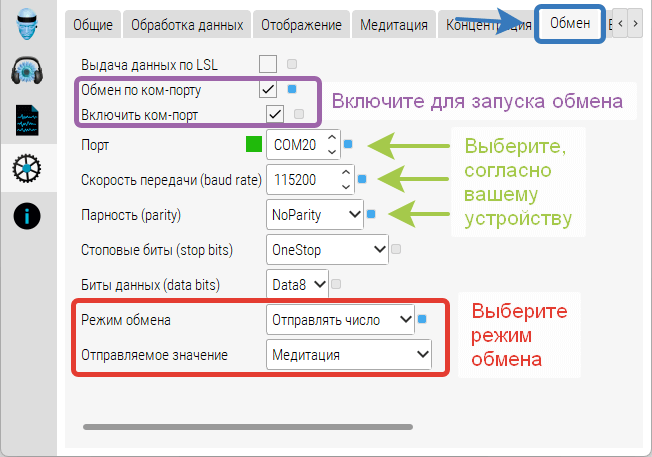

Перейдите на вкладку «Обмен»
Включите галочку «Обмен по COM-порту»
Выберите порт и проверьте настройки подключения (скорость, парность, биты)
Выберите «Режим обмена» — «Отправлять число» и требуемое «Отправляемое значение»
В этом случае в СОМ-порт будет отправлять один байт (беззнаковый целочисленный), который надо обрабатывать на стороне Arduino

COM-порт может быть подключен исключительно к одному потоку обмену данных.

Если не получается прошить устройство через Arduino IDE — отключите галочку «Включить COM-порт» в программе NeuroPlayPro.

Если не получается подключить NeuroPlayPro к Arduino — проверьте не запущен ли «Serial monitor» в Arduino IDE.

Скетч для Arduino для использования push-метода

Открыть на GitHub

Этот скетч зажигает встроенный светодиод при значении «Медитации» больше 50% и выставляет положение сервомотора в пропорции значения «Медитации»

#include <Servo.h>

const uint8_t LED_PIN = LED_BUILTIN;

// Change SERVO_PIN and MIN/MAX to actual values
const uint8_t SERVO_PIN = 6;
const int SERVO_MIN_VALUE = 1000;
const int SERVO_MAX_VALUE = 1800;
Servo servo1;

void setup() {
  Serial.begin(115200);

  // Enable LED pin
  pinMode(LED_PIN, OUTPUT);

  // Enable servo
  servo1.attach(SERVO_PIN);
}

void loop() {
  if (Serial.available() > 0) {
    int c = Serial.read();

    // The value is a number 0-100% in case of meditation/concentration or 0-8 in case of mental states
    // Considering that the value is meditation (see Value output)

    // The 'meditation' value
    int meditation = c;
    if (meditation < 0) meditation = 0;
    else if (meditation > 100) meditation = 100;

    // Activate the LED if meditation is above 50%
    digitalWrite(LED_BUILTIN, meditation > 50 ? HIGH : LOW);

    int pulse = SERVO_MIN_VALUE;
    if (meditation != 0) pulse += 100 * (SERVO_MAX_VALUE - SERVO_MIN_VALUE) / (meditation);
    // Activate the servo
    if (servo1.attached()) servo1.writeMicroseconds(pulse);
  }

  delay(10);
}
